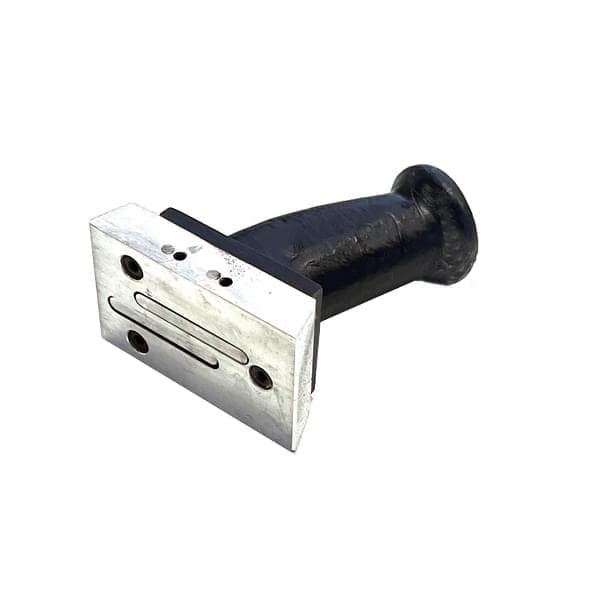

معرفی ابزار برش چاکزن
معرفی محصول
ابزار برش چاکزن، ابزاری تخصصی برای عبور از محدودیت خطوط صاف در کانال پلی اورتان است. این ابزار به منظور ساخت کانالهای منحنی، زانوهای شعاعی و آفستهای نرم طراحی شده است. عملکرد این ابزار مشابه ابزار خمکن است، با این تفاوت که به جای ایجاد یک خم ۹۰ درجه تیز، با ایجاد شیارهای متوالی و نزدیک به هم (مثلاً هر ۲ سانتیمتر)، امکان خم شدن ورق به صورت قوسی و مدور را فراهم میکند.
بررسی تخصصی
برای تبدیل یک پنل صلب و خشک پلییورتان به یک فرم منحنی، باید تراکم ماده در لایه داخلی کاهش یابد. ابزار چاکزن با مکانیزم دقیق خود، نوارهای باریکی از فوم و آلومینیوم داخلی را در فواصل منظم برش داده و خارج میکند.
نکتهی مهندسی و ظریف اینجاست که تیغه دستگاه دقیقاً تا روی لایه آلومینیوم خارجی نفوذ کرده اما آن را پاره نمیکند. پس از ایجاد شیارها، وقتی پنل خم میشود، فضاهای خالی پر شده و ورق فرم دایرهای به خود میگیرد؛ در حالی که پوسته خارجی کاملاً یکپارچه و بدون درز باقی مانده است.
هشدار فنی بسیار مهم
ساخت زانوهای گرد بدون این ابزار، یکی از دشوارترین و پرریسکترین کارها در کارگاه است.
روش اشتباه (شیارزنی دستی): اپراتور سعی میکند با کاتر معمولی، دهها برش موازی ایجاد کند. کنترل عمق برش در دهها تکرار با دست غیرممکن است.
نتیجه: احتمال پارگی لایه خارجی بسیار بالاست (نشتی هوا). همچنین به دلیل یکسان نبودن فاصله برشها، قوس کانال «پلهپله» و ناصاف میشود که باعث ایجاد اغتشاش جریان هوا در داخل کانال میشود.
روش صحیح (استفاده از چاکزن): ابزار با عمق و عرض استاندارد، شیارها را تخلیه میکند.
نتیجه: ایجاد یک قوس کاملاً صیقلی. عدم پارگی لایه محافظ بیرونی و تضمین کلاس هوابندی.
مشخصات فنی و عملکردی
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| نوع عملکرد | ایجاد شیارهای موازی جهت فرمدهی شعاعی |
| کاربرد اصلی | ساخت زانو گرد، آفست S شکل و تبدیلهای منحنی |
| فاصله استاندارد شیارها | معمولاً ۲ سانتیمتر (قابل اجرا توسط کانال ساز) |
| دقت عمق | برش فوم و فویل داخلی بدون آسیب به فویل خارجی |
| تعداد تیغه | دارای تیغههای دوگانه جهت برداشتن نوار فوم |
| مزیت آیرودینامیک | کاهش افت فشار استاتیک در زانوها نسبت به زانوی تیز |
مزایای استفاده در پروژه
- بهبود جریان هوا: کانالهای منحنی که با چاکزن ساخته میشوند، کمترین مقاومت را در برابر عبور هوا دارند و صدای جریان هوا را به شدت کاهش میدهند.
- زیبایی بصری و فنی: ایجاد زانوهای گرد و یکتکه که ظاهری بسیار حرفهای و صنعتی به تأسیسات میدهد.
- حذف برشکاریهای پیچیده: به جای برش دادن و چند تکه کردن ورق برای تغییر مسیر، بدنه کانال به صورت یکپارچه تغییر جهت میدهد.
