تهویه مطبوع چیست؟ راهنمای کامل Hvac (۷ کاری که انجام میدهد)

در مرحله ساخت‌وساز، انتخاب سیستم تهویه مطبوع یکی از تصمیم‌های اساسی و تأثیرگذاری است که اغلب با اطلاعات ناکافی گرفته می‌شود. غفلت از این موضوع در زمان مناسب، می‌تواند به معنای سال‌ها تحمل مصرف انرژی بالا، آسایش ناکافی و هزینه‌های سنگین اصلاح و تغییر سیستم باشد. شناخت دقیق انواع سیستم‌ها، معیارهای انتخاب و اشتباهات رایج در این حوزه، تفاوت میان یک ساختمان با عملکرد بهینه و یک ساختمان پرهزینه را رقم می‌زند. برای اینکه اینطوری نشه، ادامه این مقاله را از دست ندهید.

تهویه مطبوع چیست؟

تهویه مطبوع به مجموعه‌ای از فرایندها، تجهیزات و سیستم‌ها گفته می‌شود که برای کنترل و حفظ شرایط مناسب هوای داخل یک فضا به کار می‌روند. بسته به نوع سیستم و طراحی ساختمان، این کنترل می‌تواند شامل دما، رطوبت، گردش هوا، تامین هوای تازه و تا حدی کیفیت هوا باشد.

بنابراین، تهویه مطبوع فقط به خنک کردن هوا در تابستان محدود نمی‌شود. یک سیستم تهویه مطبوع ممکن است برای سرمایش، گرمایش، رطوبت‌گیری، فیلتراسیون، جابه‌جایی هوا یا تأمین هوای تازه طراحی شود؛ البته همه سیستم‌ها تمام این قابلیت‌ها را به‌صورت هم‌زمان ندارند.

برای مثال، یک کولر گازی می‌تواند دمای یک اتاق را کاهش دهد و هنگام سرمایش بخشی از رطوبت هوا را نیز بگیرد، اما لزوماً هوای تازه از بیرون وارد ساختمان نمی‌کند. در مقابل، یک سیستم مرکزی مجهز به هواساز می‌تواند علاوه بر سرمایش یا گرمایش، هوای تازه را وارد کند، هوا را فیلتر کند و شرایط رطوبتی آن را نیز کنترل کند.

پس به زبان ساده: تهویه مطبوع یعنی ایجاد و حفظ شرایط مطلوب و قابل‌کنترل برای هوای داخل ساختمان، نه صرفاً سرد یا گرم کردن هوا.

سیستم HVAC چیست و مخفف چه کلماتی است؟

HVAC مخفف عبارت Heating, Ventilation and Air Conditioning است و به مجموعه سیستم‌ها و تجهیزاتی اشاره می‌کند که برای گرمایش، تهویه و تهویه مطبوع ساختمان استفاده می‌شوند.

رابطه HVAC و تهویه مطبوع را می‌توان این‌طور در نظر گرفت:

HVAC = گرمایش + تهویه + تهویه مطبوع

بنابراین HVAC مفهومی گسترده‌تر از Air Conditioning است و وقتی از یک سیستم HVAC صحبت می‌کنیم، الزاماً منظور یک دستگاه سرمایشی مانند کولر گازی نیست؛ ممکن است مجموعه‌ای از تجهیزات مختلف برای تأمین شرایط مطلوب هوای ساختمان در کنار یکدیگر کار کنند.

H : Heating

Heating به بخش گرمایش سیستم HVAC مربوط می‌شود و وظیفه آن افزایش دمای محیط در فصل سرد است. این کار بسته به نوع سیستم می‌تواند با تجهیزاتی مانند بویلر، کوره، هیتر یا پمپ حرارتی انجام شود.

V : Ventilation

Ventilation به فرایند تامین، جابه‌جایی و تخلیه هوا در ساختمان گفته می‌شود. هدف آن می‌تواند خارج کردن هوای نامطلوب، کاهش تجمع آلاینده‌ها و در صورت طراحی مناسب، وارد کردن هوای تازه به ساختمان باشد.

نکته مهم این است که گردش هوای داخل با تامین هوای تازه یکسان نیست. اگر یک کولر یا فن فقط هوای موجود در اتاق را جابه‌جا کند، لزوما هیچ هوای تازه‌ای از بیرون وارد ساختمان نشده است.

AC : Air Conditioning

Air Conditioning به بخش مربوط به کنترل شرایط هوا، به‌خصوص سرمایش و کنترل رطوبت اشاره دارد. بسته به نوع سیستم، فیلتراسیون، گردش هوا و برخی فرایندهای دیگر نیز می‌توانند بخشی از عملکرد آن باشند.

برای مثال، کولر گازی هنگام سرمایش گرمای هوای داخل را می‌گیرد و به بیرون منتقل می‌کند و معمولاً مقداری از رطوبت هوا نیز روی کویل سرد آن تقطیر می‌شود.

در نتیجه: Air Conditioning یکی از بخش‌های HVAC است، اما HVAC فقط Air Conditioning نیست.

تهویه مطبوع چه چیزهایی را کنترل می‌کند؟

مهم‌ترین پارامترهایی که در طراحی سیستم‌های تهویه مطبوع مورد توجه قرار می‌گیرند عبارت‌اند از:

• دما

• رطوبت

• گردش و توزیع هوا

• هوای تازه

• کیفیت هوا

البته میزان کنترل هرکدام از این موارد به نوع سیستم بستگی دارد.

دما

دما اصلی‌ترین پارامتری است که بیشتر سیستم‌های تهویه مطبوع کنترل می‌کنند. تجهیزات سرمایشی در تابستان گرمای اضافی را از محیط خارج می‌کنند و تجهیزات گرمایشی در فصل سرد دمای محیط را افزایش می‌دهند.

ترموستات و سایر تجهیزات کنترلی نیز دمای محیط را اندازه‌گیری و عملکرد سیستم را برای رسیدن به دمای تنظیم‌شده کنترل می‌کنند.

رطوبت

رطوبت به میزان بخار آب موجود در هوا گفته می‌شود و یکی از عوامل مؤثر بر آسایش حرارتی است.

هنگام سرمایش، بخشی از بخار آب موجود در هوا ممکن است روی سطح سرد اواپراتور تقطیر شود و در نتیجه رطوبت هوا کاهش پیدا کند. بااین‌حال، این موضوع با کنترل دقیق و مستقل رطوبت تفاوت دارد. در ساختمان‌هایی که رطوبت اهمیت زیادی دارد، ممکن است از رطوبت‌گیر یا تجهیزات تخصصی‌تر استفاده شود.

گردش هوا

گردش هوا به جابه‌جایی و توزیع هوا در ساختمان مربوط می‌شود. فن‌ها، کانال پلی اورتان و دریچه‌ها در این فرایند نقش دارند و باعث می‌شوند هوای سرد یا گرم‌شده در بخش‌های مختلف فضا توزیع شود.

گردش مناسب هوا به توزیع یکنواخت‌تر دما کمک می‌کند، اما به‌تنهایی به معنی ورود هوای تازه نیست.

هوای تازه

هوای تازه، هوایی است که از بیرون ساختمان وارد سیستم می‌شود و بخشی از هوای داخل را جایگزین می‌کند.

برخی سیستم‌ها مانند هواساز و سیستم‌های تهویه مرکزی می‌توانند برای تأمین هوای تازه طراحی شوند؛ اما بسیاری از سیستم‌های سرمایشی معمولی چنین قابلیتی ندارند.

کیفیت هوا

فیلترها، سیستم‌های تأمین هوای تازه و تجهیزات تصفیه می‌توانند در بهبود کیفیت هوای داخل نقش داشته باشند.

بااین‌حال، تهویه مطبوع لزوماً به معنی تصفیه کامل هوا نیست. میزان حذف آلاینده‌ها به نوع فیلتر، تجهیزات تصفیه و طراحی سیستم بستگی دارد.

تفاوت تهویه مطبوع، تهویه هوا، سرمایش و تصفیه هوا چیست؟

این چهار مفهوم به یکدیگر مرتبط‌اند، اما یکسان نیستند.

تهویه مطبوع

تهویه مطبوع یک مفهوم جامع برای کنترل شرایط هوای داخل است و می‌تواند سرمایش، گرمایش، کنترل رطوبت، گردش هوا و در برخی سیستم‌ها فیلتراسیون و تأمین هوای تازه را شامل شود.

تهویه هوا

تهویه یا Ventilation روی تعویض و جابه‌جایی هوا تمرکز دارد. هوای نامطلوب از ساختمان خارج و در صورت طراحی مناسب، هوای تازه وارد می‌شود.

تهویه می‌تواند به کاهش تجمع رطوبت، بو، دی‌اکسیدکربن و برخی آلاینده‌های تولیدشده در داخل کمک کند.

سرمایش

سرمایش فرایندی است که در آن حرارت از فضای موردنظر گرفته می‌شود تا دمای آن کاهش پیدا کند.

بنابراین، یک سیستم سرمایشی می‌تواند بدون آنکه هوای تازه وارد ساختمان کند، فقط هوای موجود در ساختمان را خنک و دوباره در محیط توزیع کند.

تصفیه هوا

تصفیه هوا با هدف کاهش برخی آلاینده‌های موجود در هوای داخل انجام می‌شود. بسته به نوع فناوری، فیلترهای مختلف می‌توانند برای کاهش ذرات معلق، بوها یا برخی ترکیبات گازی استفاده شوند.

اما تصفیه هوا لزوماً هوای تازه وارد ساختمان نمی‌کند و جایگزین سیستم تهویه مناسب نیست.

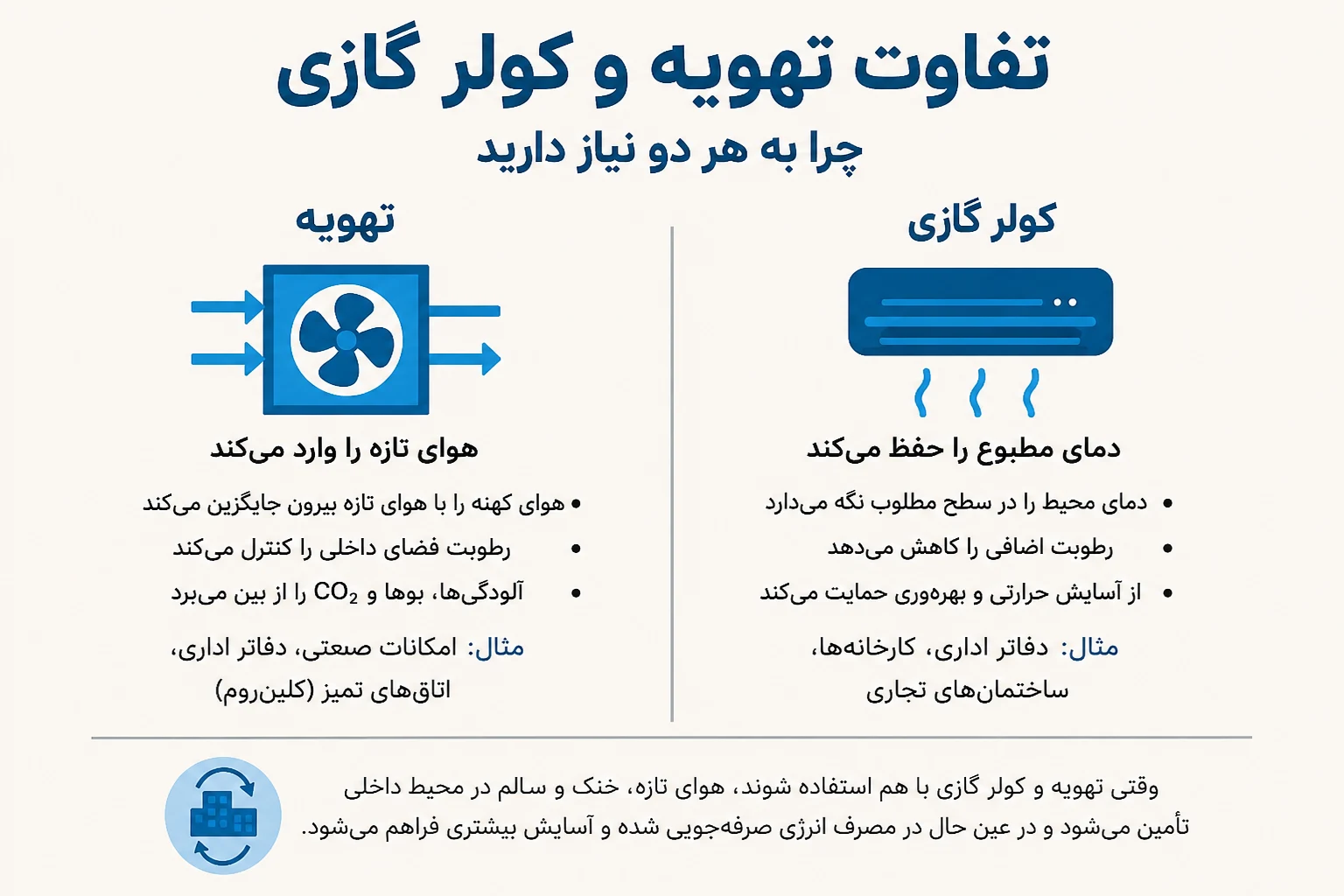

آیا کولر گازی همان تهویه مطبوع است؟

خیر. کولر گازی یکی از تجهیزات تهویه مطبوع است، اما تهویه مطبوع فقط کولر گازی نیست.

کولر گازی معمولاً برای سرمایش استفاده می‌شود و مدل‌های دارای قابلیت گرمایش می‌توانند برای گرم کردن محیط نیز به کار بروند. هنگام سرمایش، کولر گازی علاوه بر کاهش دما، معمولاً بخشی از رطوبت هوا را نیز می‌گیرد.

اما تهویه مطبوع مفهوم گسترده‌تری دارد و می‌تواند مجموعه‌ای از تجهیزات برای سرمایش، گرمایش، کنترل رطوبت، گردش هوا، فیلتراسیون و تامین هوای تازه را شامل شود.

برای مثال، در یک ساختمان بزرگ ممکن است چیلر وظیفه تولید سرمایش، بویلر وظیفه تأمین گرما، هواساز وظیفه آماده‌سازی و توزیع هوا و یک سیستم تهویه وظیفه تامین هوای تازه را بر عهده داشته باشد. مجموع این تجهیزات بخشی از سیستم تهویه مطبوع ساختمان را تشکیل می‌دهند.

آیا کولر گازی هوای تازه وارد می‌کند؟

در بیشتر کولرهای گازی معمولی، خیر.

کولر گازی برای سرمایش معمولاً همان هوای موجود در فضای داخلی را دریافت می‌کند، آن را از روی کویل اواپراتور عبور می‌دهد، گرمای آن را می‌گیرد و هوای خنک‌شده را دوباره به اتاق برمی‌گرداند.

یعنی:

هوای داخل => اواپراتور => هوای خنک‌تر => بازگشت به اتاق

در این فرایند، گرمای هوا از طریق مبرد به یونیت خارجی منتقل و سپس به محیط بیرون دفع می‌شود. بنابراین برای انجام سرمایش، لازم نیست هوای اتاق با هوای بیرون تعویض شود.

اگر ساختمان به هوای تازه نیاز داشته باشد، باید از سیستم تهویه یا تجهیزات مخصوص تأمین هوای بیرون استفاده شود. برخی سیستم‌های تهویه مطبوع قابلیت ورود هوای تازه دارند، اما نباید این ویژگی را به همه کولرهای گازی تعمیم داد.

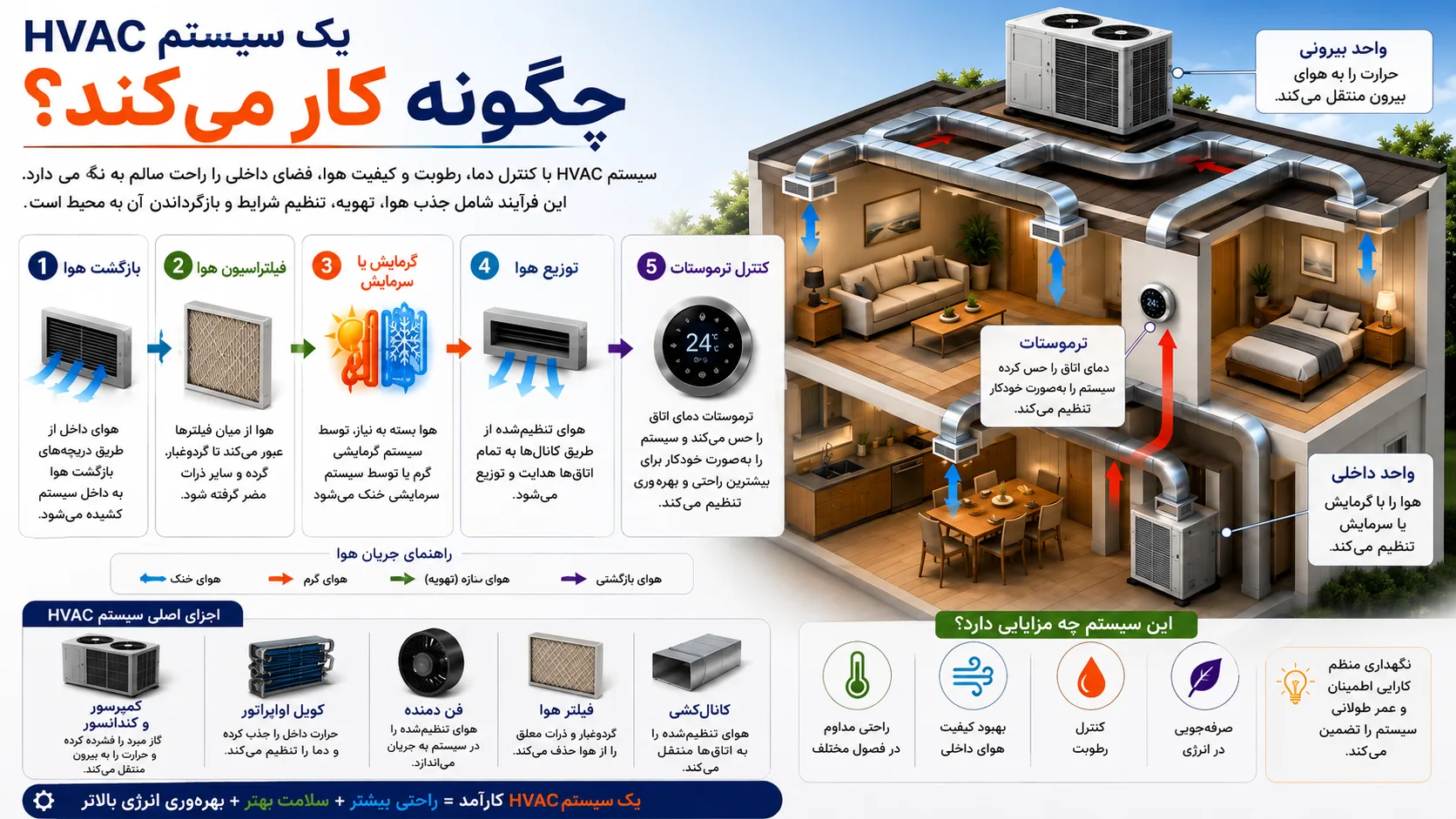

سیستم تهویه مطبوع چگونه کار می‌کند؟

نحوه عملکرد به نوع سیستم بستگی دارد، اما در یک سیستم سرمایشی مبتنی بر سیکل تبرید تراکمی، اصل کار بر انتقال گرما از داخل ساختمان به بیرون است.

یعنی سیستم به‌جای اینکه چیزی به نام «سرما» تولید کند، گرمای موجود در فضای داخل را جذب و به محیط بیرون منتقل می‌کند.

۱. تشخیص دمای محیط

ترموستات دمای فضای داخلی را اندازه‌گیری و آن را با دمای تنظیم‌شده مقایسه می‌کند. اگر دمای محیط از مقدار تعیین‌شده بیشتر باشد، فرمان سرمایش صادر می‌شود.

۲. ورود هوای داخل به سیستم

فن یا بلوئر، هوای موجود در ساختمان را به داخل سیستم می‌کشد. هوا معمولاً ابتدا از فیلتر عبور می‌کند تا بخشی از گردوغبار و ذرات موجود در آن گرفته شود.

۳. جذب گرما در اواپراتور

هوای گرم‌تر از روی کویل اواپراتور عبور می‌کند. مبرد سرد داخل کویل گرمای هوا را جذب می‌کند و در نتیجه دمای هوا کاهش پیدا می‌کند.

هم‌زمان، ممکن است بخشی از بخار آب موجود در هوا روی سطح سرد کویل تقطیر شود و رطوبت هوا نیز کاهش یابد.

۴. فشرده شدن مبرد در کمپرسور

مبرد پس از جذب گرمای هوای داخل، به‌صورت بخار کم‌فشار وارد کمپرسور می‌شود. کمپرسور مبرد را فشرده کرده و فشار و دمای آن را افزایش می‌دهد.

۵. دفع گرما در کندانسور

مبرد داغ و پرفشار وارد کندانسور می‌شود. در این قسمت گرمای جذب‌شده از فضای داخل به هوای بیرون منتقل می‌شود و مبرد به مایع پرفشار تبدیل می‌شود.

به همین دلیل هوای خارج‌شده از یونیت خارجی کولر گازی می‌تواند گرم باشد؛ زیرا گرمای گرفته‌شده از فضای داخل به محیط بیرون منتقل شده است.

۶. کاهش فشار در وسیله انبساط

مبرد مایع و پرفشار از وسیله انبساط عبور می‌کند. فشار آن کاهش پیدا می‌کند و شرایط لازم برای ورود مجدد به اواپراتور فراهم می‌شود.

۷. تکرار چرخه

مبرد دوباره وارد اواپراتور می‌شود و چرخه تکرار می‌شود.

به‌صورت خلاصه:

اواپراتور → کمپرسور → کندانسور → وسیله انبساط → اواپراتور

و در سمت هوا:

هوای گرم داخل → فیلتر → اواپراتور → هوای خنک → توزیع در ساختمان

در سیستم‌های دارای پمپ حرارتی، می‌توان جهت انتقال گرما را تغییر داد تا سیستم در فصل سرد برای گرمایش نیز استفاده شود.

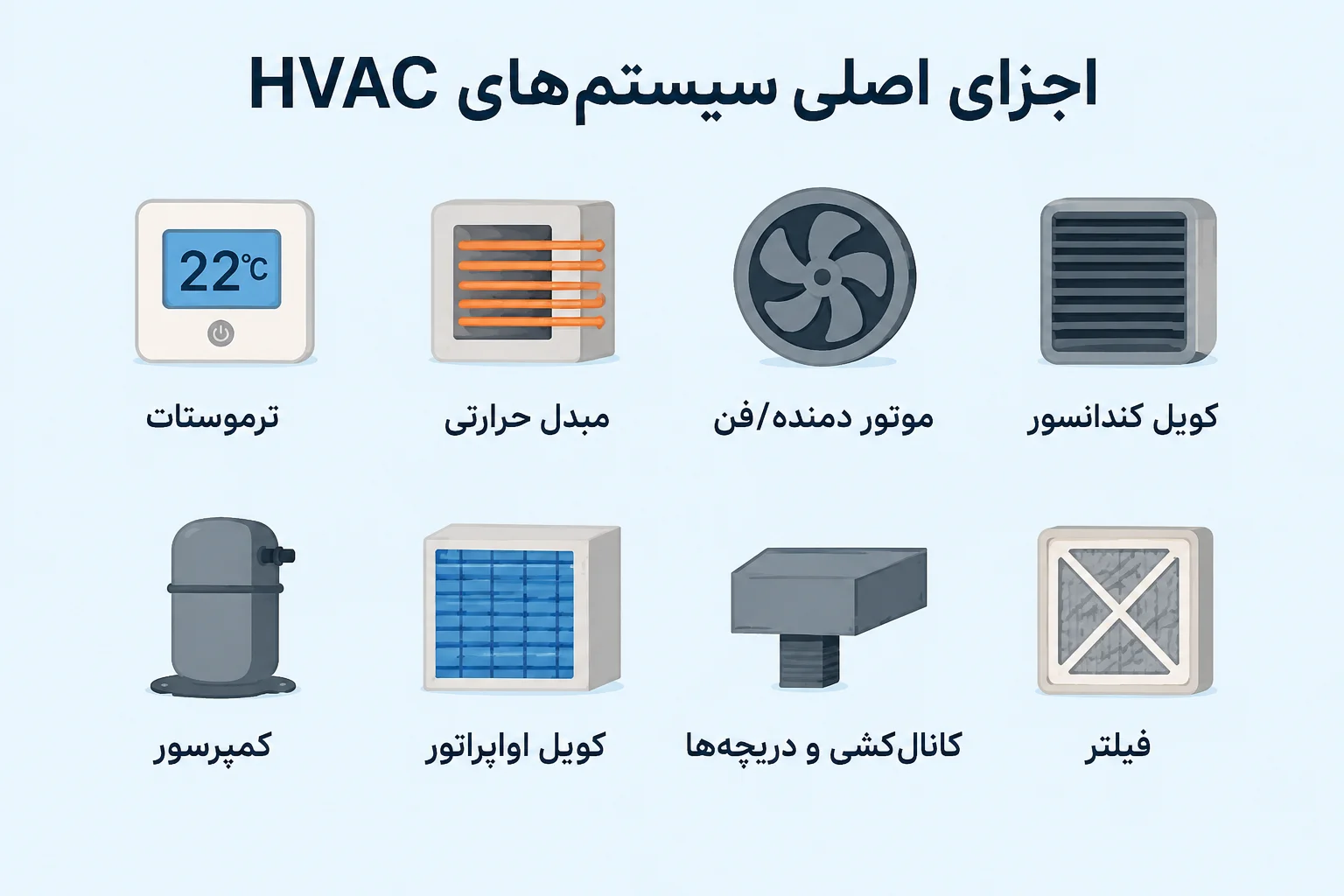

اجزای اصلی سیستم تهویه مطبوع

تعداد و نوع تجهیزات در سیستم‌های مختلف یکسان نیست. بااین‌حال، در سیستم‌های سرمایشی مبتنی بر سیکل تبرید تراکمی، چهار جزء اصلی سیکل تبرید عبارت‌اند از:

کمپرسور، کندانسور، وسیله انبساط و اواپراتور

در کنار این چهار جزء، تجهیزاتی مانند فن، بلوئر، فیلتر، ترموستات، کانال و تجهیزات کنترلی نیز بسته به نوع سیستم استفاده می‌شوند.

کمپرسور

کمپرسور وظیفه فشرده کردن مبرد و به جریان انداختن آن در مدار را بر عهده دارد.

مبرد پس از خروج از اواپراتور به‌صورت بخار کم‌فشار وارد کمپرسور می‌شود. کمپرسور با افزایش فشار، دمای مبرد را نیز افزایش داده و آن را به سمت کندانسور می‌فرستد.

کمپرسورها انواع مختلفی دارند؛ از جمله:

• پیستونی

• روتاری

• اسکرال

• اسکرو

• سانتریفیوژ

انتخاب نوع کمپرسور به ظرفیت و کاربرد سیستم بستگی دارد.

کندانسور

کندانسور وظیفه دارد گرمای جذب‌شده توسط مبرد را به محیط بیرون منتقل کند.

مبرد داغ و پرفشار پس از خروج از کمپرسور وارد کندانسور می‌شود و با از دست دادن حرارت، از حالت بخار به مایع پرفشار تبدیل می‌شود.

در سیستم‌های مسکونی معمولاً کندانسور با هوا خنک می‌شود، در حالی که در برخی سیستم‌های بزرگ‌تر از آب برای دفع حرارت استفاده می‌شود.

وسیله انبساط

وسیله انبساط جریان مبرد را کنترل و فشار آن را کاهش می‌دهد تا مبرد با شرایط مناسب وارد اواپراتور شود.

بسته به سیستم، لوله مویین، شیر انبساط ترموستاتیکی و شیر انبساط الکترونیکی می‌توانند به‌عنوان وسیله انبساط استفاده شوند.

اواپراتور

اواپراتور محل اصلی جذب گرمای فضای داخلی است.

مبرد سرد و کم‌فشار وارد اواپراتور می‌شود و هوای گرم‌تر محیط با عبور از روی کویل، گرمای خود را به مبرد منتقل می‌کند. در نتیجه هوا خنک می‌شود و مبرد نیز با دریافت گرما تبخیر می‌شود.

فن یا بلوئر

فن یا بلوئر وظیفه جابه‌جایی هوا را بر عهده دارد. این تجهیز هوای داخل را به سمت فیلتر و اواپراتور می‌برد و سپس هوای خنک‌شده را در محیط یا از طریق کانال‌ها توزیع می‌کند.

حتی اگر سیکل تبرید به‌درستی کار کند، بدون جریان هوای مناسب، سرمایش مؤثری در فضای داخلی ایجاد نمی‌شود.

فیلتر هوا

فیلتر در مسیر جریان هوا قرار می‌گیرد و بخشی از گردوغبار و ذرات معلق را از هوای عبوری جدا می‌کند.

فیلتر علاوه بر کمک به کیفیت هوا، از تجمع آلودگی روی برخی اجزای سیستم نیز جلوگیری می‌کند. البته فیلتر معمولی را نباید با یک سیستم تصفیه کامل هوا یکسان دانست.

انواع سیستم‌های تهویه مطبوع

سیستم‌های تهویه مطبوع را می‌توان بر اساس روش تولید سرمایش و گرمایش، نحوه انتقال انرژی، روش توزیع هوا و نوع ساختمان به گروه‌های مختلف تقسیم کرد.

از نظر ساختار کلی، برخی سیستم‌ها مستقل یا غیرمرکزی هستند و برای یک فضای محدود یا واحد ساختمانی استفاده می‌شوند؛ برخی دیگر مرکزی هستند و تولید سرمایش یا گرمایش را در یک بخش انجام داده و انرژی را به فضاهای مختلف منتقل می‌کنند.

سیستم اسپلیت

اسپلیت یکی از رایج‌ترین سیستم‌ها برای فضاهای مسکونی و اداری کوچک است و معمولاً از یک یونیت داخلی و یک یونیت خارجی تشکیل می‌شود.

یونیت خارجی معمولاً کمپرسور و کندانسور را در خود دارد و یونیت داخلی وظیفه انتقال سرمایش یا گرمایش به فضای داخل را بر عهده دارد.

مزیت: نصب نسبتاً ساده و کنترل مستقل هر فضا.

محدودیت: استفاده از تعداد زیادی دستگاه در ساختمان بزرگ می‌تواند تعداد یونیت‌های خارجی و پیچیدگی نگهداری را افزایش دهد.

سیستم داکت اسپلیت

در داکت اسپلیت، هوای سرد یا گرم‌شده از طریق کانال به فضاهای مختلف منتقل می‌شود.

این سیستم برای ساختمان‌هایی مناسب است که امکان اجرای کانال‌کشی وجود دارد و نمی‌خواهند برای هر فضا یک یونیت داخلی مستقل داشته باشند.

محدودیت مهم آن، نیاز به فضای مناسب برای اجرای کانال و محدودتر بودن کنترل مستقل فضاها نسبت به سیستم‌هایی مانند VRF است.

سیستم VRF

VRF یا Variable Refrigerant Flow سیستمی است که جریان مبرد ورودی به یونیت‌های داخلی را متناسب با نیاز هر فضا کنترل می‌کند.

امکان کنترل مستقل فضاها و انعطاف‌پذیری در طراحی باعث شده است این سیستم در ساختمان‌های اداری، تجاری و هتل‌ها کاربرد زیادی داشته باشد.

در مقابل، هزینه اولیه و پیچیدگی طراحی و اجرای آن معمولاً از سیستم‌های ساده‌تر بیشتر است.

سیستم چیلر و فن‌کویل

در این سیستم، چیلر آب سرد تولید می‌کند و آب از طریق لوله‌کشی به فن‌کویل‌های فضاهای مختلف منتقل می‌شود.

فن‌کویل با عبور دادن هوای محیط از روی کویل، گرمای هوا را به آب سرد منتقل می‌کند و هوای خنک را در فضا توزیع می‌کند.

این سیستم در ساختمان‌های متوسط و بزرگ، اداری، تجاری، هتل‌ها و پروژه‌های مسکونی بزرگ کاربرد دارد.

سیستم هواساز

هواساز یا Air Handling Unit (AHU) برای آماده‌سازی و توزیع هوا استفاده می‌شود.

بسته به طراحی، هواساز می‌تواند وظایفی مانند:

• سرمایش

• گرمایش

• فیلتراسیون

• کنترل رطوبت

• اختلاط هوای برگشتی با هوای تازه

• توزیع هوا

را انجام دهد.

به همین دلیل، هواساز در پروژه‌های تجاری، صنعتی، بیمارستانی و ساختمان‌های بزرگ کاربرد گسترده‌ای دارد.

روفتاپ پکیج

روفتاپ پکیج یک سیستم یکپارچه است که اجزای اصلی سرمایش و گرمایش را در یک یونیت قرار می‌دهد و معمولاً روی پشت‌بام یا فضای بیرونی نصب می‌شود.

این سیستم بیشتر در ساختمان‌های تجاری، فروشگاه‌ها، سالن‌ها و فضاهای بزرگ مورد استفاده قرار می‌گیرد و توزیع هوا معمولاً از طریق کانال انجام می‌شود.

سیستم‌های تبخیری

در سرمایش تبخیری، کاهش دمای هوا با استفاده از تبخیر آب انجام می‌شود. کولر آبی نمونه شناخته‌شده این روش است.

این سیستم‌ها در مناطق گرم و خشک می‌توانند گزینه مناسبی باشند، اما در مناطق گرم و مرطوب، افزایش رطوبت هوا می‌تواند عملکرد و آسایش حاصل از سیستم را کاهش دهد.

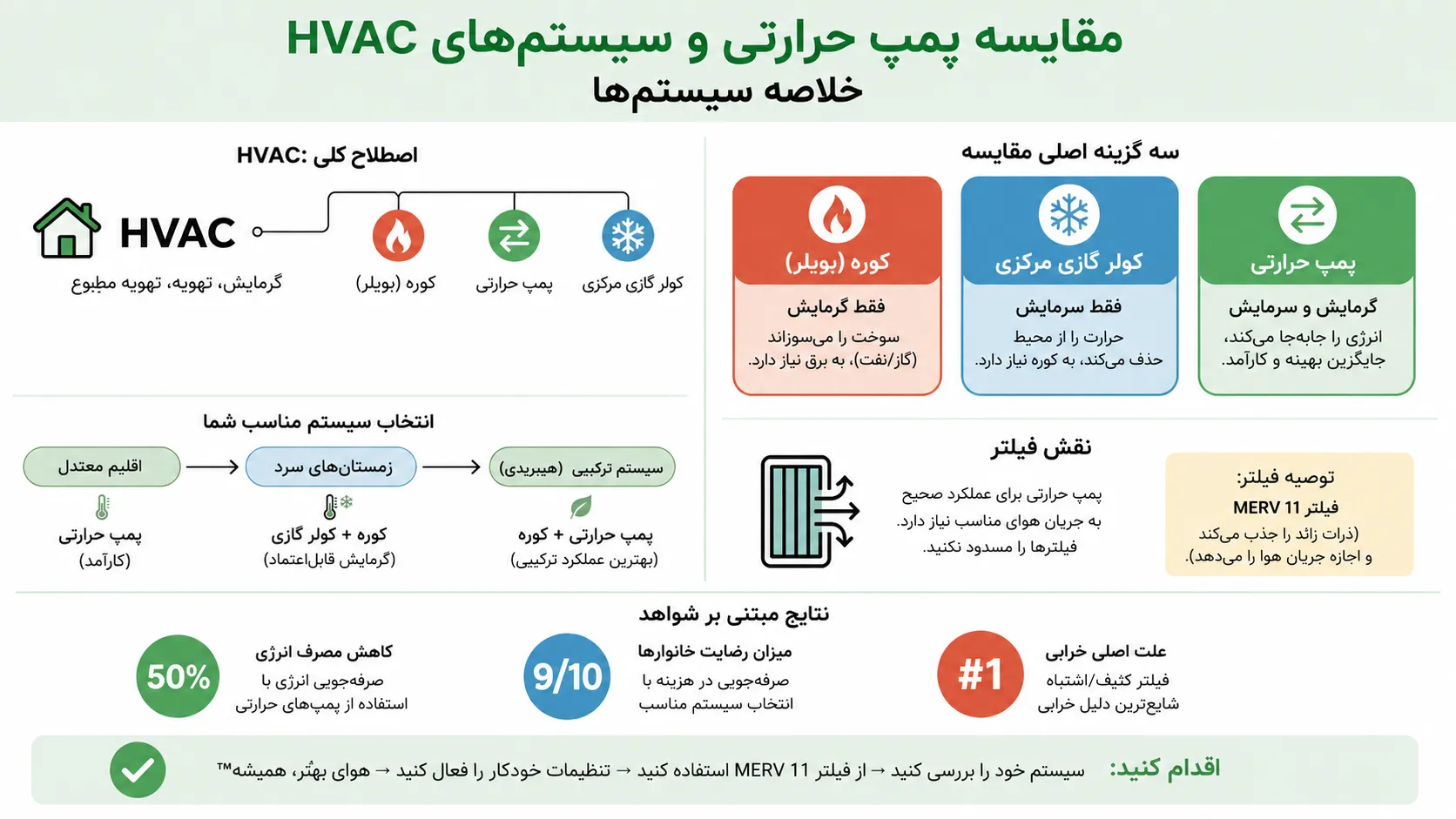

پمپ حرارتی

پمپ حرارتی با انتقال گرما بین داخل و خارج ساختمان می‌تواند هم برای سرمایش و هم برای گرمایش استفاده شود.

در حالت سرمایش، گرما از فضای داخل گرفته و به بیرون منتقل می‌شود و در حالت گرمایش، جهت انتقال گرما معکوس می‌شود.

اسپلیت‌های دارای قابلیت سرمایش و گرمایش و برخی سیستم‌های VRF از فناوری پمپ حرارتی استفاده می‌کنند.

مقایسه انواع سیستم‌های تهویه مطبوع

هیچ سیستم تهویه مطبوعی برای همه ساختمان‌ها بهترین گزینه نیست. مقایسه باید بر اساس کاربری، اقلیم، ظرفیت مورد نیاز، کنترل مستقل فضاها، امکان کانال‌کشی، مصرف انرژی، هزینه نصب و نگهداری انجام شود.

پمپ حرارتی

مسکونی و تجاری

متوسط تا بالا

وابسته به نوع سیستم

بسته به سیستم

اسپلیت زمانی منطقی است که سادگی و کنترل مستقل فضا اهمیت داشته باشد.

داکت اسپلیت زمانی مناسب‌تر است که امکان اجرای کانال وجود داشته باشد و توزیع هوا از یک سیستم برای چند فضا مورد نیاز باشد.

VRF برای ساختمان‌های چندفضایی که کنترل مستقل و انعطاف‌پذیری اهمیت دارد، گزینه مناسبی است.

چیلر و فن‌کویل برای ساختمان‌هایی که به یک سیستم مرکزی برای چندین فضای داخلی نیاز دارند، کاربرد گسترده‌ای دارد.

هواساز زمانی اهمیت بیشتری پیدا می‌کند که علاوه بر سرمایش و گرمایش، تأمین هوای تازه، فیلتراسیون و کنترل شرایط هوا نیز موردنیاز باشد.

سیستم تبخیری بیشتر به اقلیم وابسته است و مزیت آن در مناطق گرم و خشک بیشتر دیده می‌شود.

پمپ حرارتی برای ساختمان‌هایی که به سرمایش و گرمایش با یک سیستم نیاز دارند، می‌تواند گزینه مناسبی باشد.

در نتیجه، مقایسه صرفاً بر اساس قیمت دستگاه می‌تواند گمراه‌کننده باشد. یک سیستم ارزان‌تر ممکن است به دلیل هزینه نصب، مصرف انرژی یا نگهداری، در طول عمر خود هزینه بیشتری ایجاد کند.

چه عواملی روی انتخاب سیستم تهویه مطبوع اثر می‌گذارند؟

انتخاب سیستم نباید صرفاً بر اساس متراژ یا قیمت دستگاه انجام شود. سیستم مناسب باید با شرایط واقعی ساختمان، نیازهای حرارتی، زیرساخت و بودجه بهره‌برداری تناسب داشته باشد.

کاربری ساختمان

نیاز یک خانه، دفتر اداری، فروشگاه، هتل، بیمارستان و فضای صنعتی یکسان نیست.

برای مثال، در یک دفتر ممکن است کنترل مستقل اتاق‌ها و تأمین هوای تازه اهمیت داشته باشد، در حالی که در یک فضای صنعتی کنترل دما و رطوبت برای فرایند تولید نیز اهمیت پیدا می‌کند.

متراژ و تعداد فضاها

متراژ و تعداد فضاهای مستقل بر نوع و ظرفیت سیستم اثر می‌گذارند، اما ظرفیت را نمی‌توان فقط بر اساس متراژ تعیین کرد.

ارتفاع سقف، تعداد پنجره‌ها، جهت ساختمان، میزان عایق‌کاری، تعداد افراد و تجهیزات داخلی نیز باید در محاسبات در نظر گرفته شوند.

اقلیم

دما، رطوبت و شرایط آب‌وهوایی محل ساختمان روی انتخاب سیستم تأثیر مستقیم دارند.

برای مثال، سیستم تبخیری در اقلیم گرم و خشک می‌تواند عملکرد مناسبی داشته باشد، اما در منطقه گرم و مرطوب افزایش رطوبت هوا ممکن است شرایط آسایش را نامطلوب کند.

بار سرمایشی و گرمایشی

بار سرمایشی و گرمایشی مشخص می‌کند چه مقدار گرما باید از ساختمان خارج یا به آن اضافه شود.

تابش خورشید، پنجره‌ها، عایق، تعداد افراد، روشنایی، تجهیزات الکتریکی و هوای ورودی از بیرون از عوامل مؤثر بر این بار هستند.

انتخاب ظرفیت کمتر از نیاز باعث کارکرد مداوم و نرسیدن به شرایط مطلوب می‌شود. از طرف دیگر، ظرفیت بیش از حد نیز لزوماً بهتر نیست و می‌تواند هزینه اولیه را افزایش دهد و در برخی شرایط کنترل رطوبت را ضعیف کند.

نیاز به هوای تازه و کیفیت هوا

اگر ساختمان به هوای تازه، فیلتراسیون بیشتر یا کنترل آلاینده‌ها نیاز دارد، این موارد باید از مرحله طراحی در نظر گرفته شوند.

در ساختمان‌های پرتراکم، صرفاً گردش هوای داخلی ممکن است برای نیاز تهویه کافی نباشد.

امکان کانال‌کشی و فضای نصب

برخی سیستم‌ها به شبکه کانال نیاز دارند و برخی دیگر بدون کانال‌کشی گسترده کار می‌کنند.

بنابراین پیش از انتخاب باید فضای لازم برای کانال، لوله‌کشی، تجهیزات داخلی و خارجی، موتورخانه و دسترسی برای سرویس بررسی شود.

مصرف انرژی

دو سیستم با ظرفیت مشابه ممکن است مصرف انرژی متفاوتی داشته باشند. بنابراین هزینه انرژی باید در کنار قیمت خرید بررسی شود.

هزینه اولیه و هزینه نگهداری

هزینه واقعی سیستم فقط قیمت دستگاه نیست. نصب، کانال‌کشی، لوله‌کشی، تجهیزات جانبی، مصرف انرژی، سرویس، تعمیرات و قطعات نیز باید در نظر گرفته شوند.

زیرساخت انرژی

ظرفیت برق، دسترسی به گاز یا سایر منابع انرژی و وضعیت زیرساخت ساختمان می‌تواند انتخاب سیستم را محدود کند.

دسترسی به خدمات و قطعات

سیستم برای سال‌ها مورد استفاده قرار می‌گیرد. بنابراین دسترسی به قطعات یدکی، تکنسین متخصص و خدمات تعمیر و نگهداری نیز باید در تصمیم‌گیری لحاظ شود.

هزینه کل مالکیت

برای مقایسه واقعی، باید به هزینه کل مالکیت توجه کرد:

خرید + نصب + انرژی + سرویس + تعمیرات + تعویض

به همین دلیل، بهترین سیستم الزاماً گران‌ترین یا قدرتمندترین سیستم نیست؛ بلکه سیستمی است که با نیاز واقعی ساختمان و هزینه‌های دوره بهره‌برداری تناسب داشته باشد.

نقش فیلتر، تصفیه هوا و رطوبت‌گیر چیست؟

فیلتر هوا، دستگاه تصفیه هوا و رطوبت‌گیر وظایف متفاوتی دارند و نباید به جای یکدیگر استفاده شوند.

فیلتر هوا

فیلتر در مسیر عبور هوا قرار می‌گیرد و بخشی از گردوغبار، گرده گیاهان و ذرات معلق را به دام می‌اندازد.

فیلتر همچنین از تجمع آلودگی روی برخی اجزای سیستم جلوگیری می‌کند. اما عملکرد آن به نوع و مشخصات فیلتر بستگی دارد و هر فیلتر معمولی را نمی‌توان سیستم تصفیه کامل هوا دانست.

فیلتر کثیف می‌تواند جریان هوا را کاهش دهد و باعث شود سیستم برای تأمین شرایط مطلوب با فشار بیشتری کار کند.

دستگاه تصفیه هوا

دستگاه تصفیه هوا برای کاهش برخی آلاینده‌های موجود در هوای داخل طراحی شده است.

بسته به فناوری، ممکن است از فیلترهای ذرات یا کربن فعال استفاده شود. فیلترهای ذرات برای کاهش ذرات معلق و کربن فعال می‌تواند در کاهش برخی بوها و ترکیبات گازی نقش داشته باشد.

اما تصفیه‌کننده هوا معمولاً همان هوای داخل را تصفیه می‌کند و لزوماً هوای تازه وارد ساختمان نمی‌کند.

رطوبت‌گیر

رطوبت‌گیر وظیفه کاهش میزان بخار آب موجود در هوا را دارد.

رطوبت زیاد می‌تواند احساس گرمای بیشتری ایجاد کند و شرایط نامطلوبی برای ساختمان و برخی مصالح ایجاد کند. برخی سیستم‌های سرمایشی نیز هنگام خنک کردن هوا بخشی از رطوبت آن را کاهش می‌دهند، اما این ظرفیت همیشه برای شرایط مرطوب کافی نیست.

آیا این تجهیزات جای یکدیگر را می‌گیرند؟ خیر.

بنابراین اگر مشکل ساختمان رطوبت بالا باشد، تعویض فیلتر راه‌حل اصلی نیست. اگر مشکل کمبود هوای تازه باشد، دستگاه تصفیه هوا به‌تنهایی جایگزین سیستم تهویه نمی‌شود.

اشتباهات رایج در انتخاب سیستم HVAC

انتخاب سیستم HVAC فقط به خرید یک دستگاه با ظرفیت مشخص محدود نمی‌شود. بسیاری از مشکلات عملکردی ناشی از انتخاب، طراحی یا اجرای نادرست هستند.

انتخاب ظرفیت فقط بر اساس متراژ

متراژ مهم است، اما برای تعیین ظرفیت کافی نیست. اقلیم، پنجره‌ها، عایق، ارتفاع سقف، تابش خورشید، تعداد افراد و تجهیزات داخلی نیز باید بررسی شوند.

انتخاب ظرفیت بیش از حد

ظرفیت بالاتر همیشه بهتر نیست. سیستم بیش‌ازحد بزرگ می‌تواند هزینه اولیه را افزایش دهد و در برخی شرایط باعث خاموش و روشن شدن مکرر و کنترل نامناسب رطوبت شود.

بی‌توجهی به اقلیم

سیستمی که برای یک اقلیم مناسب است ممکن است در اقلیم دیگری عملکرد مطلوبی نداشته باشد.

انتخاب صرفاً بر اساس قیمت

قیمت خرید تنها بخشی از هزینه واقعی است. مصرف انرژی، نصب، سرویس، تعمیرات و قطعات نیز باید در نظر گرفته شوند.

بی‌توجهی به کیفیت طراحی و نصب

کانال‌کشی نامناسب، لوله‌کشی نادرست، عایق‌کاری ضعیف، نشتی کانال یا محل نصب نامناسب می‌تواند عملکرد سیستم را کاهش دهد.

نادیده گرفتن هوای تازه

یک سیستم سرمایشی معمولی الزاماً هوای تازه تأمین نمی‌کند. اگر ساختمان به تهویه نیاز دارد، این موضوع باید از ابتدا در طراحی لحاظ شود.

بی‌توجهی به امکان کانال‌کشی

انتخاب سیستم کانالی برای ساختمانی که فضای کافی برای اجرای کانال ندارد، می‌تواند هزینه و پیچیدگی پروژه را افزایش دهد.

نادیده گرفتن تعمیر و نگهداری

اگر قطعات دستگاه به‌سختی پیدا شوند یا تکنسین متخصص در دسترس نباشد، هزینه و زمان تعمیرات افزایش پیدا می‌کند.

بی‌توجهی به فضای نصب

تجهیزات برای گردش هوا، دفع حرارت و سرویس به فضای کافی نیاز دارند. صرفاً جا شدن دستگاه در یک محل به معنی مناسب بودن آن محل نیست.

تمرکز بیش از حد روی برند یا یک ویژگی

انتخاب بر اساس یک ویژگی مانند قیمت، ظرفیت یا راندمان می‌تواند تصمیم‌گیری را ناقص کند. سیستم باید در مجموع با نیاز ساختمان تناسب داشته باشد.

نادیده گرفتن آینده ساختمان

تغییر کاربری، افزایش تعداد افراد، توسعه ساختمان یا تغییر ساعات بهره‌برداری می‌تواند نیازهای سرمایشی و گرمایشی را تغییر دهد. در پروژه‌های جدید، نیازهای محتمل آینده نیز باید در طراحی لحاظ شوند؛ بدون اینکه صرفاً برای یک نیاز فرضی، ظرفیت بیش از حد انتخاب شود.

مزایا و معایب تهویه مطبوع

تهویه مطبوع می‌تواند شرایط هوای داخل را کنترل و آسایش حرارتی را افزایش دهد، اما هر سیستم هزینه‌ها و محدودیت‌های خاص خود را دارد.

مزایای تهویه مطبوع

• کنترل دما: امکان کاهش یا افزایش دمای محیط متناسب با نیاز.

• بهبود آسایش حرارتی: ایجاد شرایط پایدارتر برای افراد.

• کنترل رطوبت: برخی سیستم‌ها هنگام سرمایش بخشی از رطوبت را کاهش می‌دهند و سیستم‌های تخصصی‌تر می‌توانند کنترل دقیق‌تری ارائه کنند.

• کمک به کیفیت هوا: فیلترها و تجهیزات تصفیه می‌توانند برخی ذرات و آلاینده‌ها را کاهش دهند.

• تامین هوای تازه: سیستم‌هایی که برای تهویه طراحی شده‌اند می‌توانند هوای بیرون را وارد ساختمان کنند.

• کنترل مستقل فضاها: سیستم‌هایی مانند اسپلیت و VRF امکان کنترل جداگانه فضاها را فراهم می‌کنند.

• سرمایش و گرمایش با یک سیستم: برخی پمپ‌های حرارتی و اسپلیت‌های دوکاره می‌توانند هر دو عملکرد را ارائه دهند.

• امکان بهبود بهره‌وری: فناوری‌هایی مانند اینورتر و کنترل ظرفیت، در صورت طراحی و انتخاب صحیح، می‌توانند مصرف انرژی را کاهش دهند.

معایب و محدودیت‌های تهویه مطبوع

• هزینه اولیه: سیستم‌های مرکزی و پروژه‌های بزرگ ممکن است هزینه خرید و نصب بالایی داشته باشند.

• مصرف انرژی: عملکرد سیستم نیازمند مصرف برق یا سایر منابع انرژی است.

• نیاز به نگهداری: فیلتر، کویل، فن، کمپرسور و سایر اجزا نیازمند سرویس و نگهداری هستند.

• پیچیدگی سیستم‌های مرکزی: طراحی، نصب و تعمیر سیستم‌هایی مانند چیلر، هواساز و VRF تخصص بیشتری می‌خواهد.

• نیاز به فضای نصب: علاوه بر دستگاه، ممکن است فضای قابل‌توجهی برای کانال، لوله‌کشی، موتورخانه و تجهیزات جانبی لازم باشد.

• حساسیت به طراحی و نصب: حتی تجهیزات باکیفیت در صورت طراحی یا نصب نامناسب نمی‌توانند عملکرد مطلوبی داشته باشند.

• وابستگی به زیرساخت انرژی: ظرفیت برق و سایر منابع انرژی باید با نیاز سیستم هماهنگ باشد.

در نتیجه، نمی‌توان گفت «تهویه مطبوع» به‌طور مطلق خوب یا بد است. مزایا و معایب واقعی به نوع سیستم، اقلیم، کاربری ساختمان، کیفیت طراحی و هزینه‌های دوره بهره‌برداری بستگی دارند.

سوالات متداول

سیستم HVAC دقیقا چه کاری انجام می‌دهد؟

سیستم HVAC برای کنترل شرایط هوای داخل ساختمان استفاده می‌شود و بسته به نوع طراحی می‌تواند گرمایش، سرمایش، تهویه، جابه‌جایی هوا، کنترل رطوبت و فیلتراسیون را انجام دهد.

۴ نوع اصلی سیستم HVAC چیست؟

یک تقسیم‌بندی چهارگانه ثابت برای تمام سیستم‌های HVAC وجود ندارد و سیستم‌ها را می‌توان بر اساس روش تولید و انتقال انرژی یا نوع تجهیزات دسته‌بندی کرد.

در برخی دسته‌بندی‌ها سیستم‌های اسپلیت، هیبریدی یا دوگانه، داکتلس و پکیج در چهار گروه قرار می‌گیرند. در پروژه‌های بزرگ‌تر نیز سیستم‌هایی مانند VRF، چیلر و فن‌کویل و هواساز کاربرد دارند.

بنابراین برای انتخاب سیستم، شناخت کاربرد و ساختار آن مهم‌تر از حفظ یک دسته‌بندی ثابت است.

تفاوت Air Conditioning و HVAC چیست؟

Air Conditioning بیشتر به کنترل شرایط هوا، به‌خصوص سرمایش و رطوبت، اشاره دارد؛ اما HVAC مفهومی گسترده‌تر است که Heating، Ventilation و Air Conditioning را دربرمی‌گیرد.

به زبان ساده:

Air Conditioning یکی از بخش‌های HVAC است.

یک نمونه سیستم HVAC چیست؟

یک سیستم اسپلیت سرمایشی و گرمایشی نمونه‌ای از سیستم HVAC است. در ساختمان‌های بزرگ‌تر نیز چیلر و فن‌کویل، VRF و هواساز نمونه‌هایی از سیستم‌های HVAC هستند.

قانون ۳ دقیقه برای کولر گازی چیست؟

«قانون ۳ دقیقه» یک توصیه رایج برای جلوگیری از روشن و خاموش شدن سریع کمپرسور است. در بسیاری از سیستم‌ها بهتر است پس از خاموش شدن کمپرسور، بلافاصله آن را دوباره روشن نکنیم تا فشار مبرد در مدار فرصت متعادل شدن داشته باشد.

بااین‌حال، ۳ دقیقه یک قانون فنی یکسان برای تمام کولرها نیست. زمان تأخیر به طراحی دستگاه و سیستم کنترلی آن بستگی دارد.

آیا کولر گازی هوای تازه وارد می‌کند؟

در بیشتر کولرهای گازی معمولی خیر. این دستگاه‌ها عمدتاً هوای داخل را به گردش درمی‌آورند و پس از خنک کردن، آن را به محیط برمی‌گردانند.

برای تأمین هوای تازه، ساختمان به سیستم تهویه یا تجهیزات مخصوص ورود هوای بیرون نیاز دارد.

آیا تصفیه هوا جای تهویه را می‌گیرد؟

خیر. دستگاه تصفیه هوا می‌تواند برخی آلاینده‌های موجود در هوای داخل را کاهش دهد، اما معمولاً هوای تازه وارد ساختمان نمی‌کند.

اگر مشکل ساختمان کمبود هوای تازه باشد، راه‌حل اصلی باید در سیستم تهویه و تأمین هوای بیرون جست‌وجو شود.

بهترین سیستم تهویه مطبوع کدام است؟

سیستم واحدی که برای تمام ساختمان‌ها بهترین باشد وجود ندارد. انتخاب به کاربری، اقلیم، متراژ، بار سرمایشی و گرمایشی، تعداد فضاها، نیاز به هوای تازه، امکان کانال‌کشی، بودجه، مصرف انرژی و هزینه نگهداری بستگی دارد.

برای یک فضای کوچک ممکن است اسپلیت مناسب باشد، در ساختمان چندفضایی VRF گزینه مناسب‌تری باشد و در پروژه‌های بزرگ استفاده از سیستم‌های مرکزی مانند چیلر و فن‌کویل یا هواساز منطقی‌تر باشد.

هزینه واقعی سیستم تهویه مطبوع چگونه محاسبه می‌شود؟

هزینه واقعی فقط قیمت دستگاه نیست. باید هزینه خرید، نصب، زیرساخت، کانال‌کشی یا لوله‌کشی، مصرف انرژی، سرویس، تعمیرات و تعویض تجهیزات نیز در نظر گرفته شود.

به همین دلیل، ارزان‌ترین گزینه هنگام خرید الزاماً کم‌هزینه‌ترین گزینه در طول عمر سیستم نیست.
